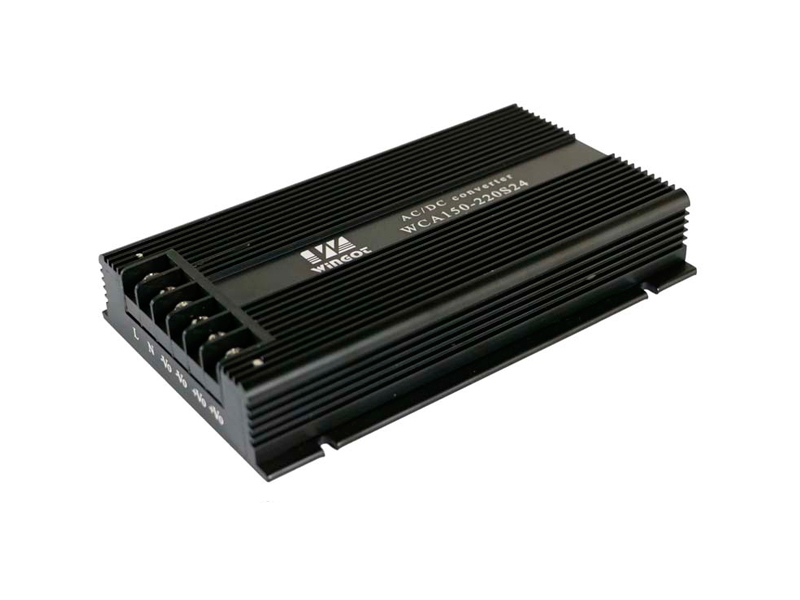

AC-DC便裝式模塊電源WCA100-200系列(100-200W)

典型性能:◆ 100-200W輸出功率 ◆ 寬電壓輸入 ◆ 接線端子出線方式,安裝方便  ◆ 產品尺寸7.08X4.33 inches(180X110X39.5mm) ◆ 集成一體化電源,整體灌封 ◆ 六面金屬屏蔽
產品詳情

  應用領域

  ◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

  產品性能

輸入電壓 Vac

165(200Vdc)-265(375Vdc)

輸入頻率 Hz

45-65

輸出電壓精度 %

±1

負載調整率 %

±1.5

電壓調整率 %

±0.8

動態響應

(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV)

Vo≤5Vdc:50

Vo≥48Vdc:200

Other:100

工作殼溫

-25℃ - +85℃

開關頻率KHz

100-300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:1500Vac

輸入-殼:1500Vac

輸出-殼:500Vdc

MTBF

5×105

安規要求

CSA/NRTL/IEC/EN 60950-1,CB-Report

熱阻特性

熱阻

冷卻方式

1.8℃/W

自然風冷

1.5℃/W

0.5M/S

1.1℃/W

1M/S

0.82℃/W

1.5M/S

0.67℃/W

2M/S

  注:熱阻特性是否要改降額曲線

  產品選型

型號

輸入電壓V

輸出電壓Vdc

輸出電流A

效率%

容性能力UF

WCA150-220S5

165-265Vac

200-375Vdc

5.05

30

83

10000

WCA150-220S12

12

12.5

84

2200

WCA150-220S24

24

6.25

86

1000

WCA150-220S48

48

3.13

85

470

WCA200-220S5

5.05

40

85

10000

WCA200-220S12

12

16.5

86

2200

WCA200-220S24

24

8.3

87

1000

WCA200-220S48

48

4.16

86

470

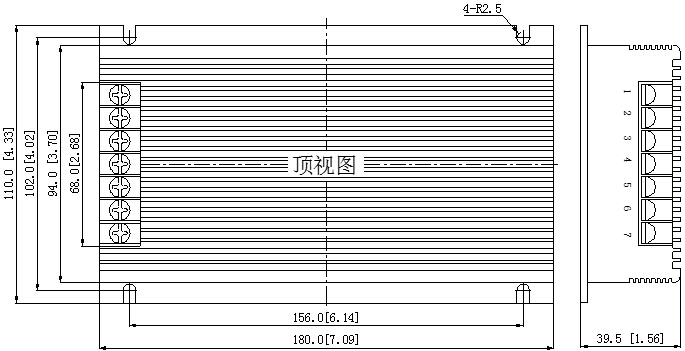

  外形尺寸

  管腳定義

管腳

1

2

3

4

5

6

7

功能

L

N

FG

-Vo

-Vo

+Vo

+Vo

描述

火線

零線

接大地

輸出負

輸出負

輸出正

輸出正
