產品中心

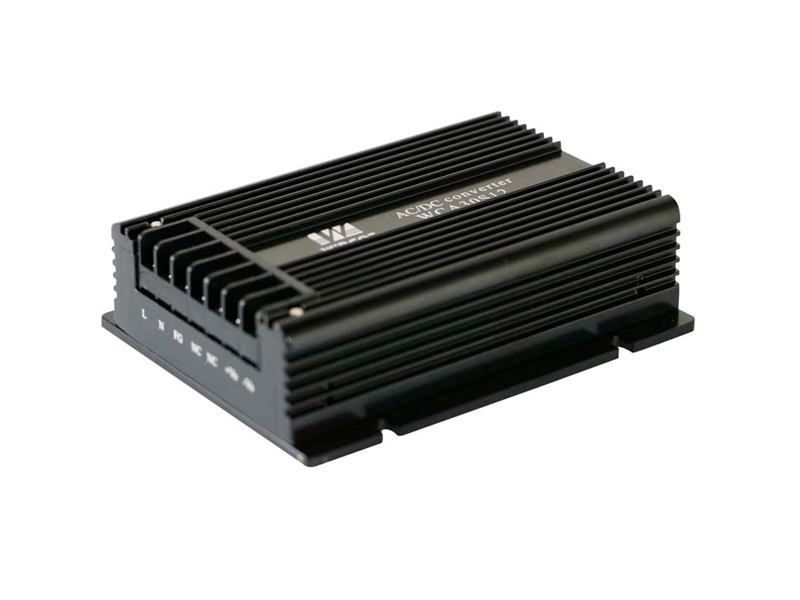

便裝電源
應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
|
輸入電壓 Vac |
165(200Vdc)-265(375Vdc) |
|
|
輸入頻率 Hz |
45-65 |
|
|
輸出電壓精度 % |
±1 |
|
|
負載調整率 % |
±1.5 |
|
|
電壓調整率 % |
±0.8 |
|
|
動態響應 |
±4%Vo/400us |
|
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
|
Vo≥48Vdc：200 |
||
|
Other：100 |
||
|
工作殼溫 |
-25℃ - +85℃ |
|
|
開關頻率KHz |
100-300 |
|
|
短路保護 |
長期短路自恢復 |
|
|
隔離耐壓 |
輸入-輸出：1500Vac |
|
|
輸入-殼：1500Vac |
||
|
輸出-殼：500Vdc |
||
|
MTBF |
5×105 |
|
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1，CB-Report |
|
|
熱阻特性 |
熱阻 |
冷卻方式 |
|
2.16℃/W |
自然風冷 |
|
|
1.8℃/W |
0.5M/S |
|
|
1.32℃/W |
1M/S |
|
|
0.98℃/W |
1.5M/S |
|
|
0.8℃/W |
2M/S |
|
注：熱阻特性是否要改降額曲線
產品選型
|
型號 |
輸入電壓V |
輸出電壓Vdc |
輸出電流A |
效率% |
容性能力UF |
|
WCA30-220S5 |
165-265Vac |
5.05 |
6 |
75 |
4700 |
|
WCA30-220S12 |
12 |
2.5 |
83 |
1000 |
|
|
WCA30-220S24 |
24 |
1.25 |
87 |
470 |
|
|
WCA30-220S48 |
48 |
0.63 |
87 |
220 |
|
|
WCA50-220S5 |
5.05 |
10 |
75 |
10000 |
|
|
WCA50-220S12 |
12 |
4.17 |
82 |
1000 |
|
|
WCA50-220S24 |
24 |
2.08 |
85 |
470 |
|
|
WCA50-220S48 |
48 |
1.04 |
84 |
470 |
外型尺寸
管腳定義
|
管腳 |
功能 |
描述 |
|
1 |
L |
火線 |
|
2 |
N |
零線 |
|
3 |
FG |
接大地 |
|
4 |
NC |
空管腳 |
|
5 |
NC |
空管腳 |
|
6 |
+Vo |
輸出正 |
|
7 |
-Vo |
輸出負 |
