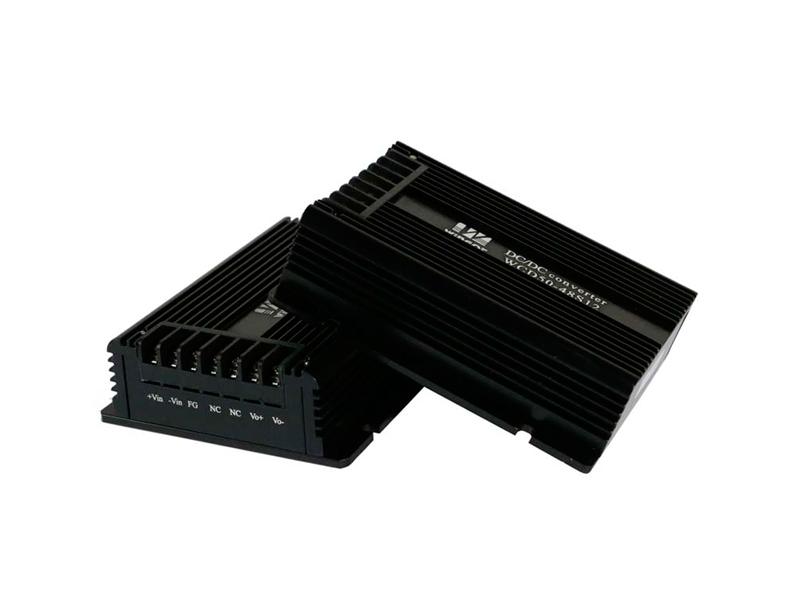

DC-DC便裝式模塊電源WCD30-50系列(30-50W)

典型性能:◆ 30-50W輸出功率 ◆ 寬電壓輸入 ◆ 接線端子出線方式,安裝方便 ◆ 產品尺寸3.94X3.07 inches(100X78X27.5mm) ◆ 集成一體化電源,整體灌封
產品詳情

  應用領域

  ◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

  產品性能

輸入電壓 Vdc

9-400

輸出電壓精度 %

±1

負載調整率 %

±1.5

電壓調整率 %

±0.8

動態響應

(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV)

Vo≤5Vdc:50

Vo≥48Vdc:200

Other:100

工作殼溫

-25℃ - +85℃

開關頻率KHz

100-300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:1500Vdc

輸入-殼:1500Vdc

輸出-殼:500Vdc

MTBF

5×105

安規要求

CSA/NRTL/IEC/EN 60950-1,CB-Report

熱阻特性

熱阻

冷卻方式

2.16℃/W

自然風冷

1.8℃/W

0.5M/S

1.32℃/W

1M/S

0.98℃/W

1.5M/S

0.8℃/W

2M/S

  注:熱阻特性是否要改降額曲線

  產品選型

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率%

容性能力UF

WCD30-□S5

9-18



18-36



36-75



66-160



200-400

5

6

84

4700

WCD30-□S12

12

2.4

88

1000

WCD30-□S15

15

2

89

1000

WCD30-□S24

24

1.2

89

470

WCD30-□S48

48

0.62

89

220

WCD50-□S5

5

10

83

10000

WCD50-□S12

12

4.2

84

1000

WCD50-□S15

15

3.3

85

1000

WCD50-□S24

24

2

90

470

WCD50-□S48

48

1

90

470



  注1:在□處加入數字可以選擇電源輸入電壓。加入的數字是標稱值,如在□處加入“24”代表18V-36V輸入。

  注2:此系列有兩倍電壓輸入和四倍電壓輸入可選,尾綴加W表示寬壓輸入。

  注3:輸入電壓9-□Vdc,啟動電壓是9.5-□Vdc。

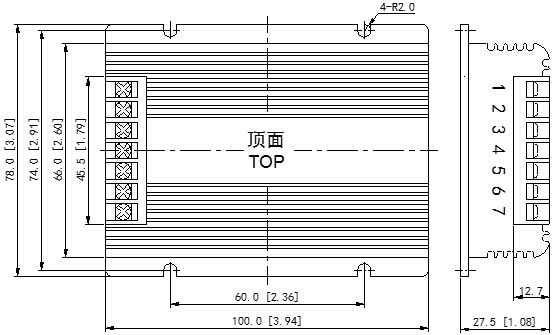

  外型尺寸

  管腳定義

管腳

功能

描述

1

+Vin

輸入正

2

-Vin

輸入負

3

FG

接大地

4

NC

空管腳

5

NC

空管腳

6

+Vo

輸出正

7

-Vo

輸出負
