AC-DC模塊電源,DC-DC模塊電源,軍用電源,鐵路專用電源
全國咨詢熱線：400-800-9005

產品中心

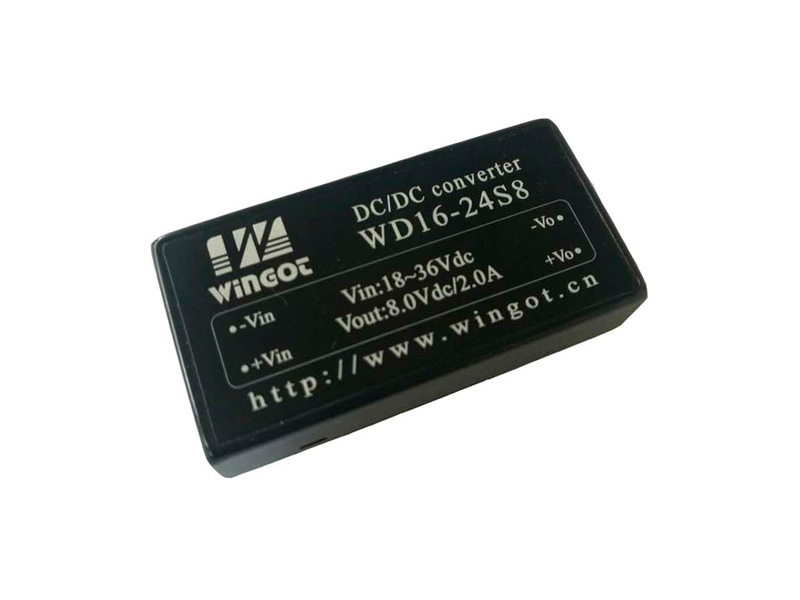

DC-DC電源模塊WD16系列(16W)

典型性能： 16W輸出功率； 寬電壓輸入； 產品尺寸2X1 inches(50.8X25.4X11.2mm)； 輸入輸出隔離； 小型化封裝
產品詳情

　　應用領域

　　◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

　　產品性能

輸入電壓 Vdc

9-75

輸出電壓精度 %

Vo1：±1

Vo2：±3

負載調整率 %

Vo1：±0.5

Vo2：±4.0

電壓調整率 %

Vo1：±0.2

Vo2：±1.5

動態響應
（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

Other：100

工作殼溫

-40℃ - +95℃

開關頻率KHz

330

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc

輸入-殼：1500Vdc

輸出-殼：500Vdc

MTBF

2×106

安規要求

GB 9254-2008

　　產品選型

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率%

容性能力UF

WD16-12S3V3

9-18

3.3

3

78

4700

WD16-12S5

5.05

3

81

2200

WD16-12S12

12

1.3

84

1000

WD16-12S15

15

1

84

1000

WD16-12S24

24

0.67

85

470

WD16-24S5

18-36
W:9-36

5.05

3

80

2200

WD16-24S12

12

1.25

85

1000

WD16-24S15

15

1.1

85

470

WD16-48S5

36-75
W:18-75

5.05

3

81

2200

WD16-48S12

12

1.25

85

1000

WD16-48S15

15

1

85

470

WD16-48S24

24

0.6

85

470

WD16-24D12

18-36

+12/-12

+0.63/-0.63

84

470/470

WD16-24D15

+15/-15

+0.5/-0.5

84

470/470

WD16-48D12

36-75

+12/-12

+0.63/-0.63

85

470/470



　　注1：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。

　　注2：輸入電壓9-□Vdc，啟動電壓是9.5-□Vdc。

　　注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。

　　外型尺寸

　　管腳定義

管腳

功能(單路)

描述(單路)

功能(雙路)

描述(雙路)

1

+Vin

輸入正

+Vin

輸入正

2

-Vin

輸入負

-Vin

輸入負

3

NP

無此管腳

NP

無此管腳

4

-Vo

輸出負

Vo2

2路輸出

5

NP

無此管腳

COM

公共端

6

+Vo

輸出正

Vo1

1路輸出

更多產品

北京穩固得設計制造AC/DC、DC/DC、DC/AC電源模塊，模塊化開關電源變換器,工程師擁有多年從事電力電子開發經驗。模塊電源產品在技術及品質上具備較強的競爭優勢，廣泛應用于郵電通信設備、基站及用戶電源系統、監控系統、鐵路信號、電力系統、醫療設備、儀器儀表、工業自動化控制及航空航天、軍工等領域。 公司通過了ISO 9001－2008版國際質量體系認證以及GJ B軍工質量體系認證。主流標準系列產品通過了CE、TUV、UL、CB、ROHS等測試認證。請撥打400-800-9005電話，我們將盡快安排專業的人員聯系您。
