AC-DC模塊電源,DC-DC模塊電源,軍用電源,鐵路專用電源
全國咨詢熱線：400-800-9005

產品中心

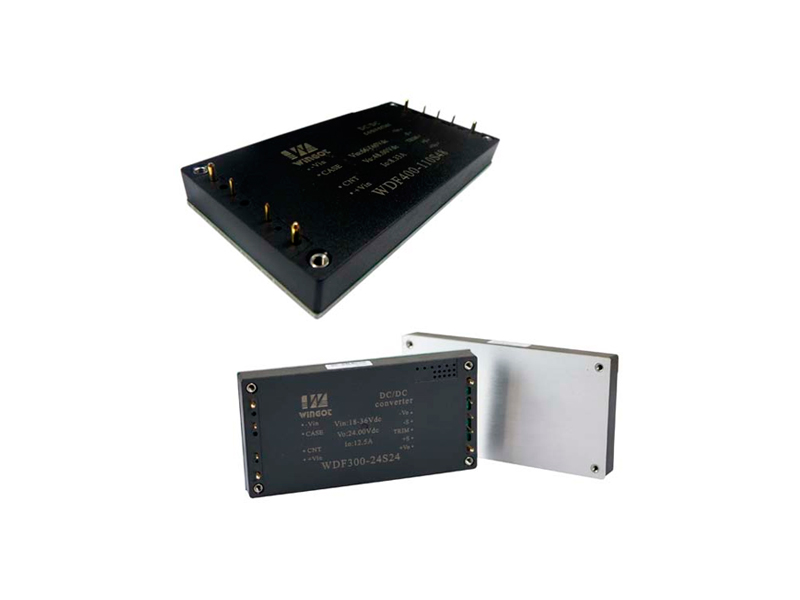

DC-DC電源模塊WDF300-400系列(300-400W)

典型性能： 300-400W輸出功率； 2:1寬輸入電壓范圍； 產品尺寸4.6X2.4 inches(116.84X61X12.7mm)； 工業標準全磚鋁基板工藝； 國際標準管腳尺寸； A、B兩種封裝選擇: 基板過溫保護115°C
產品詳情

　　應用領域

　　◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

　　產品性能

輸入電壓 Vdc

18-75

遙控特性
（正邏輯）

遙控端接-Vin或低電平，禁止輸出

遙控端懸空或接高電平，正常工作

遙控特性
（負邏輯，尾綴/P）

遙控端接-Vin或低電平，正常工作

遙控端懸空或接高電平，禁止輸出

輸出電壓精度 %

±1

電壓調節 %Vo

±10

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應
（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

5Vdc＜Vo≤24Vdc：150

Vo＞24Vdc：300

工作殼溫

-40℃ - +100℃

開關頻率KHz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc

輸入-殼：1050Vdc

輸出-殼：500Vdc

MTBF

2×106

安規要求

GB 9254-2008

　　產品選型

型號

輸入電壓 Vdc

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力UF

WDF300-24S12

18-36

12

25

85

2200

WDF300-24S24

24

12

85

1000

WDF300-24S28

28

11

85

1000

WDF300-48S12

36-75

12

25

88

2200

WDF300-48S24

24

12.5

88

1000

WDF300-48S28

28

11

88

1000

WDF400-24S12

18-36

12

33.3

87

2200

WDF400-24S24

24

16.7

89

1000

WDF400-48S12

36-75

12

33.3

88

2200

WDF400-48S24

24

16.7

89

1000



　　注1：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。

　　注2：輸入電壓9-□Vdc，啟動電壓是9.5-□Vdc。

　　注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。

　　外型尺寸



A封裝

　　管腳定義

管腳

1

2

3

功能

-Vin

CASE

CNT

描述

輸入負

接殼端

遙控端

管腳

4

5

6

功能

+Vin

+Vo

+S

描述

輸入正

輸出正

正補償

管腳

7

8

9

功能

TRIM

-S

-Vo

描述

輸出調節端

負補償

輸出負

A封裝


更多產品

北京穩固得設計制造AC/DC、DC/DC、DC/AC電源模塊，模塊化開關電源變換器,工程師擁有多年從事電力電子開發經驗。模塊電源產品在技術及品質上具備較強的競爭優勢，廣泛應用于郵電通信設備、基站及用戶電源系統、監控系統、鐵路信號、電力系統、醫療設備、儀器儀表、工業自動化控制及航空航天、軍工等領域。 公司通過了ISO 9001－2008版國際質量體系認證以及GJ B軍工質量體系認證。主流標準系列產品通過了CE、TUV、UL、CB、ROHS等測試認證。請撥打400-800-9005電話，我們將盡快安排專業的人員聯系您。
