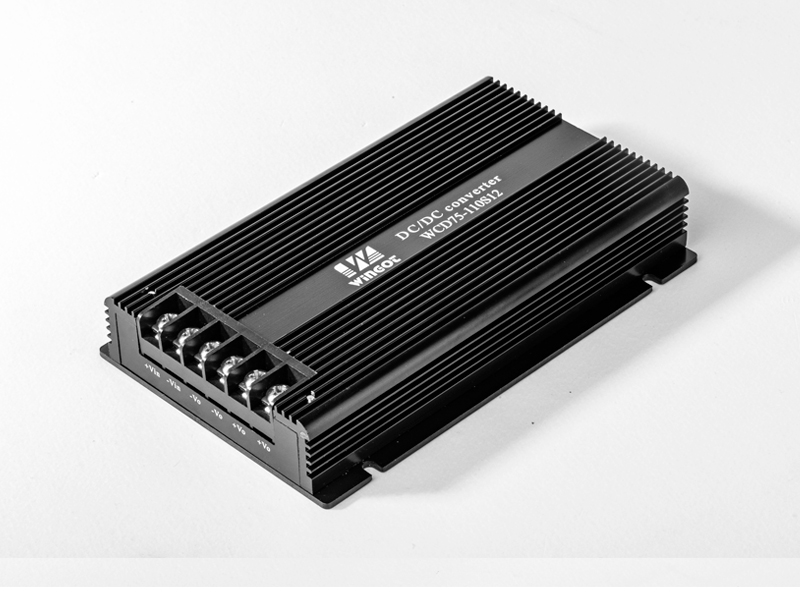

產品中心
鐵路專用電源
應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
|
輸入電壓 Vdc |
2:1或4:1 |
|
|
輸出電壓精度 % |
±1 |
|
|
負載調整率 % |
±1.5 |
|
|
電壓調整率 % |
±0.8 |
|
|
動態響應 |
±4%Vo/400us |
|
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
|
Vo≥48Vdc：200 |
||
|
Other：100 |
||
|
工作殼溫 |
-40℃ - +95℃ |
|
|
開關頻率KHz |
100-300 |
|
|
短路保護 |
長期短路自恢復 |
|
|
隔離耐壓 |
輸入-輸出：1500Vdc |
|
|
輸入-輸出：2250Vdc |
||
|
輸入-殼：1500Vdc |
||
|
輸入-殼：2250Vdc |
||
|
輸出-殼：500Vdc |
||
|
MTBF |
5×105 |
|
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
|
|
熱阻特性 |
熱阻 |
冷卻方式 |
|
1.8℃/W |
自然風冷 |
|
|
1.5℃/W |
0.5M/S |
|
|
1.1℃/W |
1M/S |
|
|
0.82℃/W |
1.5M/S |
|
|
0.67℃/W |
2M/S |
|
產品選型
|
型號 |
輸入電壓Vdc |
輸出電壓Vdc |
輸出電流A |
效率% |
容性能力UF |
|
WCDT75-□S5 |
18-36 |
5 |
15 |
83 |
10000 |
|
WCDT75-□S12 |
12 |
6.3 |
84 |
2200 |
|
|
WCDT75-□S15 |
15 |
5 |
85 |
2200 |
|
|
WCDT75-□S24 |
24 |
3.15 |
86 |
1000 |
|
|
WCDT75-□S48 |
48 |
1.6 |
86 |
470 |
|
|
WCDT100-□S5 |
5 |
20 |
84 |
10000 |
|
|
WCDT100-□S12 |
12 |
8.4 |
85 |
2200 |
|
|
WCDT100-□S15 |
15 |
6.6 |
86 |
2200 |
|
|
WCDT100-□S24 |
24 |
4.2 |
87 |
1000 |
|
|
WCDT100-□S48 |
48 |
2.1 |
87 |
470 |
|
|
WCDT120-□S5 |
5 |
24 |
85 |
10000 |
|
|
WCDT120-□S12 |
12 |
10 |
87 |
2200 |
|
|
WCDT120-□S15 |
15 |
8 |
87 |
2200 |
|
|
WCDT120-□S24 |
24 |
5 |
87 |
1000 |
|
|
WCDT120-□S48 |
48 |
2.5 |
87 |
470 |
注1：在□處加入數字可以選擇電源輸入電壓。加入的數字是標稱值，如在□處加入“24”代表18V-36V輸入。
注2：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示4倍輸入。
外形尺寸

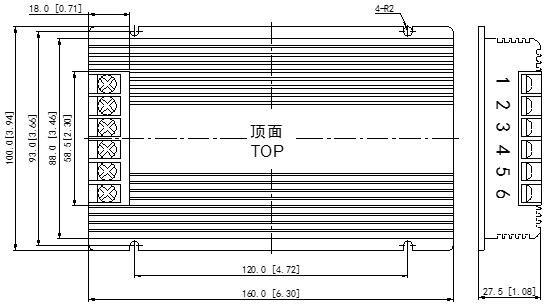

A封裝

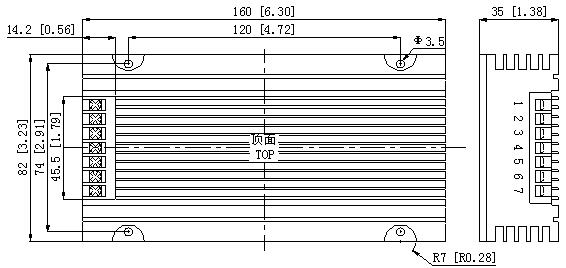

B封裝
管腳定義
|
管腳 |
功能 |
描述 |
|
1 |
+Vin |
輸入正 |
|
2 |
-Vin |
輸入負 |
|
3 |
FG |
接大地 |
|
4 |
NC |
空管腳 |
|
5 |
+Vo |
輸出正 |
|
6 |
-Vo |
輸出負 |
A封裝
|
管腳 |
功能 |
描述 |
|
1 |
+Vo |
輸出正 |
|
2 |
+Vo |
輸出正 |
|
3 |
-Vo |
輸出負 |
|
4 |
-Vo |
輸出負 |
|
5 |
-Vin |
輸入負 |
|
6 |
+Vin |
輸入正 |
|
7 |
FG |
接大地 |
