AC-DC模塊電源,DC-DC模塊電源,軍用電源,鐵路專用電源
全國咨詢熱線：400-800-9005

產品中心

鐵路專用電源

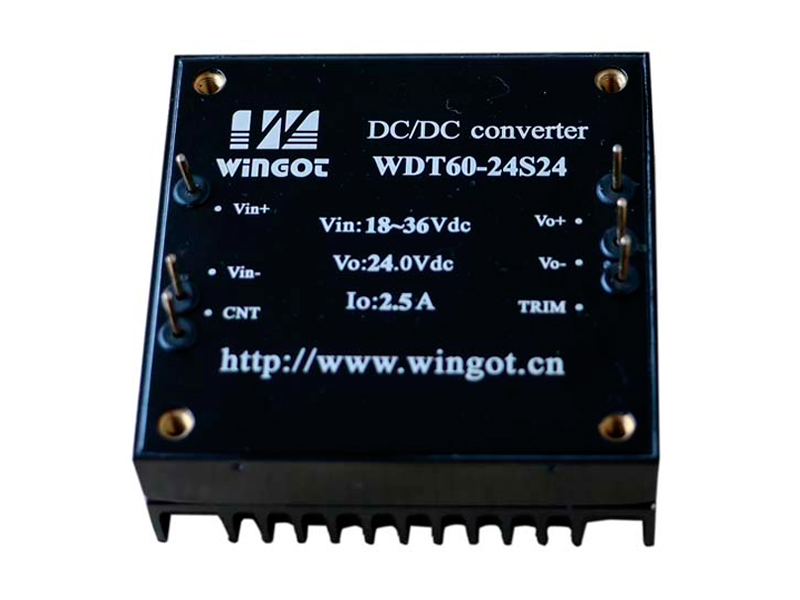

DC-DC鐵路電源模塊WDT60-75系列(60-75W)

典型性能： 60-75W輸出功率； 寬電壓輸入 (2：1或4：1)； 產品尺寸2.4X2.28 inches(61X57.9X12.7mm)； 可以外接散熱器輔助散熱； 國際標準管腳尺寸
產品詳情

　　應用領域

　　◆ 鐵路系統 ◆ 鐵路通信 ◆ 數據互換 ◆ 電力系統

　　產品性能

輸入電壓 Vdc

2：1或4：1

遙控特性
（正邏輯）

遙控端接-Vin或低電平，禁止輸出

遙控端懸空或接高電平，正常工作

輸出電壓精度 %

±1

電壓調節 %Vo

±10

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應
（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

Vo≥12Vdc：150

工作殼溫

-40℃ - +100℃

開關頻率KHz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc（Vin：24Vdc）

輸入-輸出：2250Vdc（Vin：110Vdc）

輸入-殼：1500Vdc（Vin：24Vdc）

輸入-殼：2250Vdc（Vin：110Vdc）

輸出與殼：500Vdc

MTBF

3×105

安規要求

GB 9254-2008

　　產品選型

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率%

容性能力UF

WDT60-24S5

18-36
W：9-36

5.05

12

84

10000

WDT60-24S12

12

5

87

2200

WDT60-24S15

15

4

87

1000

WDT60-24S24

24

2.2

88

470

WDT60-110S5

66-160
W：40-160

5.05

12

83

10000

WDT60-110S12

12

5

86

2200

WDT60-110S15

15

4

86

1000

WDT60-110S24

24

2.2

87

470

WDT75-24S5

18-36
W：9-36

5.05

15

84

10000

WDT75-24S12

12

6.25

87

2200

WDT75-24S15

15

5

87

2200

WDT75-24S24

24

3.1

88

1000

WDT75-110S5

66-160
W：40-160

5.05

15

83

10000

WDT75-110S12

12

6.25

86

2200

WDT75-110S15

15

5

86

2200

WDT75-110S24

24

3.1

87

1000

　　注1：除特殊指定外，所有參數測試條件為：標稱輸入電壓、純阻性標稱負載和25°C室溫環境。

　　注2：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。

　　注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。

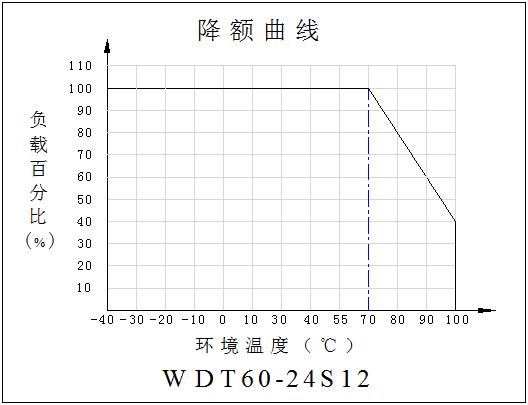

DC-DC鐵路電源模塊WDT60-75系列(60-75W)

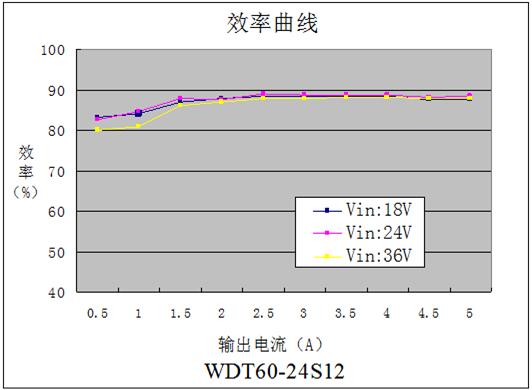

DC-DC鐵路電源模塊WDT60-75系列(60-75W)

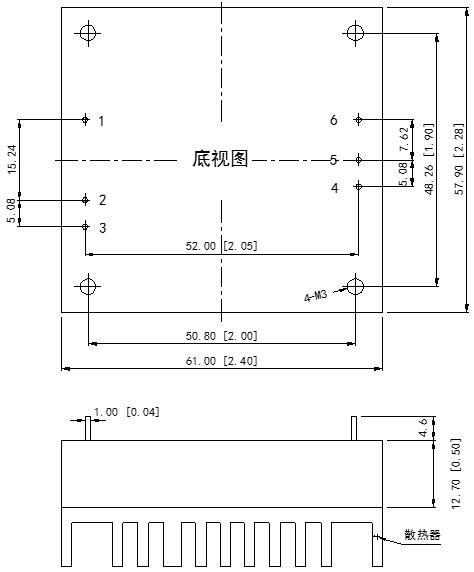

　　外形尺寸

DC-DC鐵路電源模塊WDT60-75系列(60-75W)

　　管腳定義

管腳

功能

描述

1

+Vin

輸入正

2

-Vin

輸入負

3

CNT

遙控端

4

TRIM

輸出調節端

5

-Vo

輸出負

6

+Vo

輸出正
