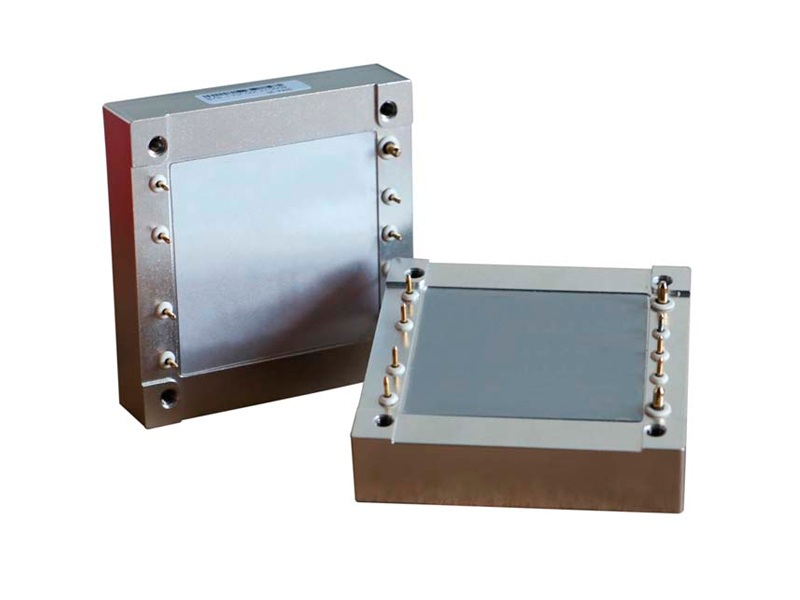

應用領域
◆ 軍事裝備 ◆ 通信系統 ◆ 船艦、車載系統 ◆計算機系統
產品性能
輸入電壓 Vdc |
9-160 |
遙控特性 (正邏輯) |
遙控端接-Vin或低電平,禁止輸出 |
遙控端懸空或接高電平,正常工作 |
|
遙控特性 (負邏輯,尾綴/P) |
遙控端接-Vin或低電平,正常工作 |
遙控端懸空或接高電平,禁止輸出 |
|
輸出電壓精度 % |
±1 |
電壓調節 %Vo |
±10 |
負載調整率 % |
±0.5 |
電壓調整率 % |
±0.2 |
動態響應 (過沖/恢復時間) |
±4%Vo/400us |
紋波/噪聲(mV) |
Vo≤5Vdc:50 |
Vo≥12Vdc:150 |
|
工作殼溫 |
-40℃ - +100℃ |
開關頻率KHz |
300 |
短路保護 |
長期短路自恢復 |
隔離耐壓 |
輸入-輸出:1500Vdc |
輸入-殼:1050Vdc |
|
輸出-殼:500Vdc |
|
MTBF |
3×105 |
安規要求 |
GB 9254-2008 |
注1:除特殊指定外,所有參數測試條件為:標稱輸入電壓、純阻性標稱負載和25°C室溫環境。
產品選型
型號 |
輸入電壓 Vdc |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 UF |
WDHJ50-24S3V3 |
18-36 |
3.3 |
10 |
84 |
10000 |
WDHJ50-24S5 |
5.05 |
10 |
86 |
10000 |
|
WDHJ50-24S12 |
18-36 W:9-36 |
12 |
4.2 |
87 |
1000 |
WDHJ50-24S15 |
15 |
3.4 |
87 |
1000 |
|
WDHJ50-24S24 |
24 |
2.1 |
89 |
470 |
|
WDHJ50-24S28 |
18-36 |
28 |
1.8 |
89 |
470 |
WDHJ75-24S3V3 |
18-36 |
3.3 |
15 |
83 |
10000 |
WDHJ75-24S5 |
5.05 |
15 |
86 |
10000 |
|
WDHJ75-24S12 |
18-36 W:9-36 |
12 |
6.3 |
87 |
2200 |
WDHJ75-24S15 |
15 |
5 |
87 |
2200 |
|
WDHJ75-24S24 |
24 |
3.2 |
89 |
1000 |
|
WDHJ75-24S28 |
18-36 |
28 |
2.7 |
89 |
470 |
WDHJ100-24S5 |
18-36 |
5.05 |
20 |
86 |
10000 |
WDHJ100-24S12 |
12 |
8.4 |
87 |
2200 |
|
WDHJ100-24S15 |
15 |
6.7 |
87 |
2200 |
|
WDHJ100-24S24 |
24 |
4.2 |
89 |
1000 |
|
WDHJ100-24S28 |
28 |
3.6 |
89 |
1000 |
|
WDHJ150-24S5 |
18-36 |
5.05 |
30 |
86 |
10000 |
WDHJ150-24S12 |
12 |
12.5 |
87 |
2200 |
|
WDHJ150-24S15 |
15 |
10 |
87 |
2200 |
|
WDHJ150-24S24 |
24 |
6.3 |
89 |
1000 |
|
WDHJ150-24S28 |
28 |
5.4 |
89 |
1000 |
注1:此系列有兩倍電壓輸入和四倍電壓輸入可選,尾綴加W表示寬壓輸入。
注2:此系列有9-36V輸入電壓可選,限功率100W以下,輸出為12~24Vdc。
注3:輸入電壓9-□Vdc,啟動電壓是9.5-□Vdc。
注4:滿足安規要求需要外圍電路,詳見產品單頁說明書。
軍用常規產品命名規則 |
||
例如:WD25-24S12 G注① A注② |
||
質量等級注① |
||
D級 |
工業級篩選 |
|
G級 |
普通軍級產品 |
|
H級 |
軍級產品 |
|
K級 |
航天級產品 |
|
溫度等級注② |
工作殼溫℃ |
工作環溫℃ |
A級 |
-40 - +95 |
-40 - +55 |
B級 |
-40 - +95 |
-40 - +70 |
C級 |
-55 - +95 |
-55 - +70 |
D級 |
-40 - +105 |
-40 - +85 |
E級 |
-55 - +105 |
-55 - +85 |
F級 |
為客戶特殊定制溫度范圍 |

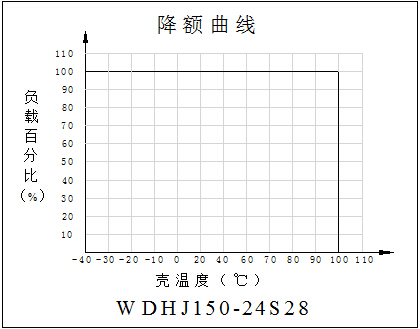

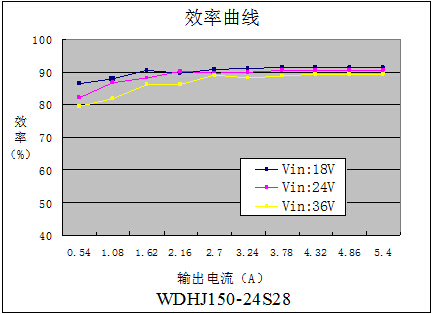

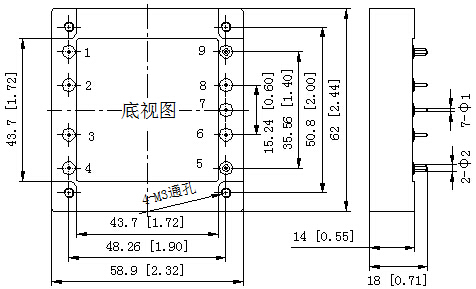

外型尺寸
管腳定義
管腳 |
功能 |
描述 |
1 |
-Vin |
輸入負 |
2 |
CASE |
接殼端 |
3 |
CNT |
遙控端 |
4 |
+Vin |
輸入正 |
5 |
+Vo |
輸出正 |
6 |
+S |
正補償 |
7 |
TRIM |
輸出調節端 |
8 |
-S |
負補償 |
9 |
-Vo |
輸出負 |
