輸入電壓 Vdc

9-36

遙控特性

（正邏輯）

遙控端接-Vin或低電平，禁止輸出

遙控端懸空或接高電平，正常工作

遙控特性

（負邏輯，尾綴/P）

遙控端接-Vin或低電平，正常工作

遙控端懸空或接高電平，禁止輸出

輸出電壓精度 %

±1

電壓調節 %Vo

±10

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應

（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

5Vdc＜Vo≤24Vdc：150

Vo＞24Vdc：300

工作殼溫

-40℃ - +100℃

開關頻率KHz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc

輸入-殼：1050Vdc

輸出-殼：500Vdc

MTBF

3×10⁵

安規要求

GB 9254-2008

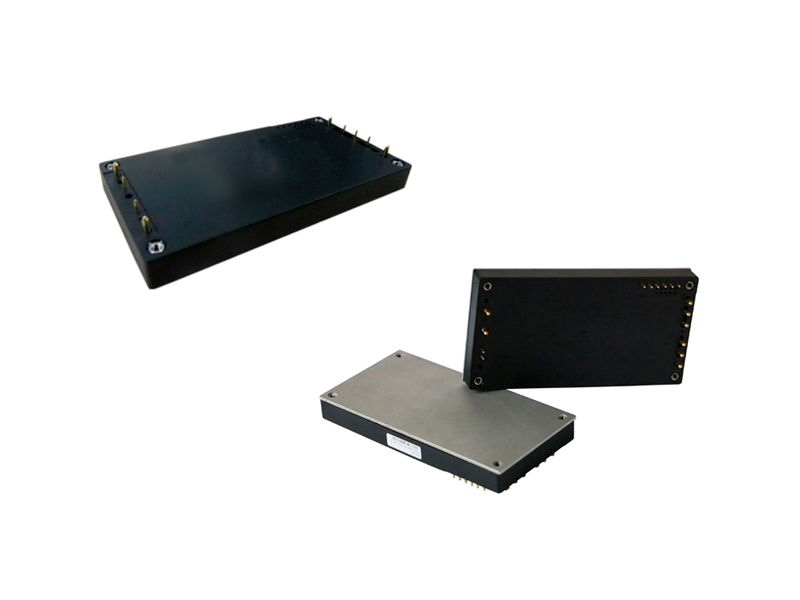

型號

輸入電壓 Vdc

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 UF

WDFJ200-24S12

18-36

W:9-36

12

16.7

89

2200

WDFJ200-24S15

15

13.3

89

2200

WDFJ200-24S24

24

8.3

90

1000

WDFJ200-24S28

28

7.1

90

1000

WDFJ300-24S12

18-36

12

25

88

2200

WDFJ300-24S15

15

20

88

2200

WDFJ300-24S24

24

12.5

89

1000

WDFJ300-24S28

28

11

89

1000

WDFJ400-24S12

12

33.3

88

2200

WDFJ400-24S15

15

26.7

88

2200

WDFJ400-24S24

24

16.7

89

1000

WDFJ400-24S28

28

14.3

89

1000

軍用常規產品命名規則

例如：WD25-24S12  G^注①  A^注②

質量等級^注①

D級

工業級篩選

G級

普通軍級產品

H級

軍級產品

K級

航天級產品

溫度等級^注②

工作殼溫℃

工作環溫℃

A級

-40 - +95

-40 - +55

B級

-40 - +95

-40 - +70

C級

-55 - +95

-55 - +70

D級

-40 - +105

-40 - +85

E級

-55 - +105

-55 - +85

F級

為客戶特殊定制溫度范圍

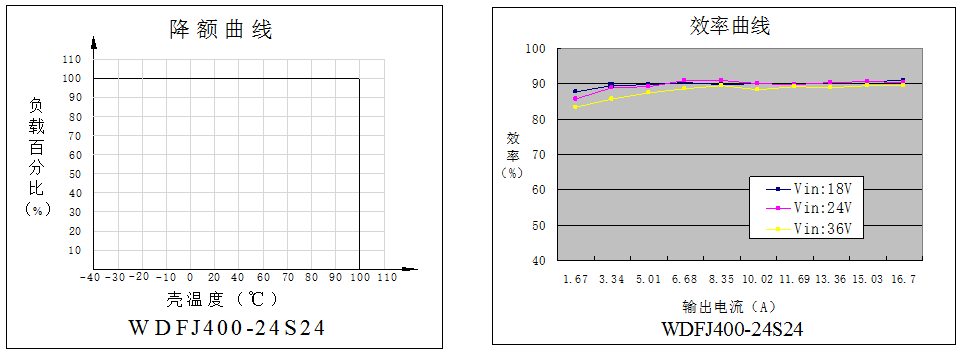

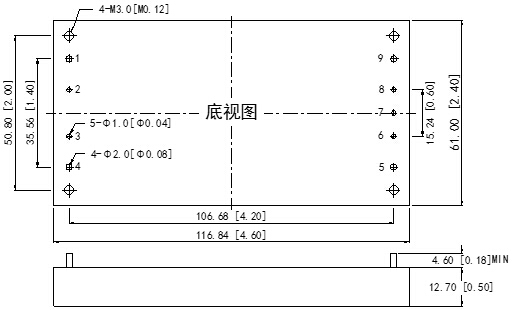

管腳

1

2

3

功能

-Vin

CASE

CNT

描述

輸入負

接殼端

遙控端

管腳

4

5

6

功能

+Vin

+Vo

+S

描述

輸入正

輸出正

正補償

管腳

7

8

9

功能

TRIM

-S

-Vo

描述

輸出調節端

負補償

輸出負

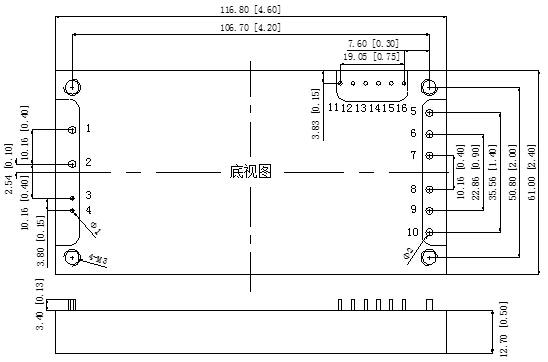

管腳

1

2

3

功能

-Vin

+Vin

-CNT

描述

輸入負

輸入正

遙控負

管腳

4

5、6、7

8、9、10

功能

+CNT

GND

+Vo

描述

遙控正

輸出地

輸出正

管腳

11、12、13

14

15

功能

NC

TRIM

+S

描述

空管腳

輸出調節端

正補償

管腳

16

功能

-S

描述

負補償
