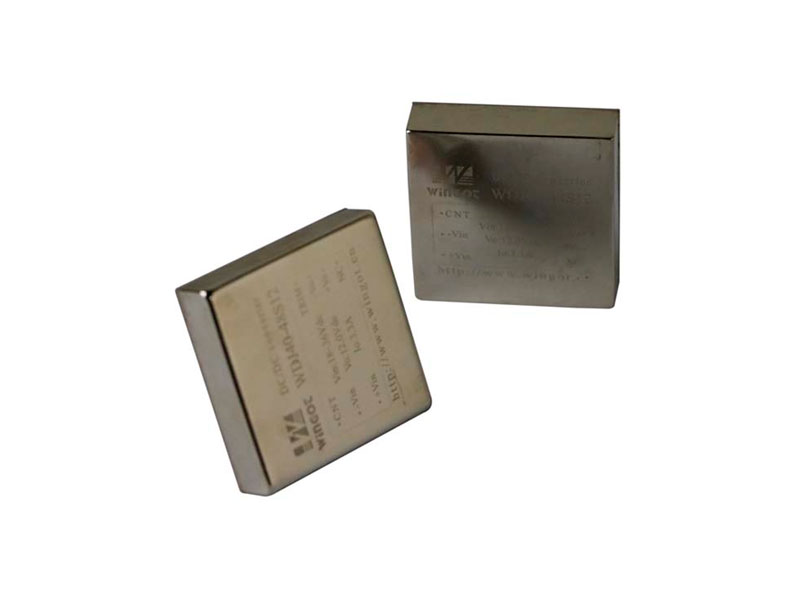

應用領域
　　◆ 軍事裝備 ◆ 通信系統 ◆ 船艦、車載系統 ◆計算機系統
　　產品性能

輸入電壓 Vdc	9-36
輸出電壓精度 %	±1
負載調整率 %	±0.5
電壓調整率 %	±0.2
動態響應 （過沖/恢復時間）	±4%Vo/400us
紋波/噪聲（mV）	Vo≤5Vdc：50
	Other：100
工作殼溫	-40℃ - +105℃
開關頻率KHz	300
短路保護	長期短路自恢復
隔離耐壓	輸入-輸出：1500Vdc
	輸入-殼：1500Vdc
	輸出-殼：500Vdc
MTBF	3×105
安規要求	GB 9254-2008
軍用常規產品命名規則
例如：WD25-24S12  G注①  A注②
質量等級注①
D級	工業級篩選
G級	普通軍級產品
H級	軍級產品
K級	航天級產品
溫度等級注②	工作殼溫℃	工作環溫℃
A級	-40 - +95	-40 - +55
B級	-40 - +95	-40 - +70
C級	-55 - +95	-55 - +70
D級	-40 - +105	-40 - +85
E級	-55 - +105	-55 - +85
F級	為客戶特殊定制溫度范圍





　　產品選型(25W/35W)

型號	輸入電壓Vdc	輸出電壓Vdc	輸出電流A	效率%	容性能力UF
WDJ25-12S3V3	9-18	3.3	5	82	4700
WDJ25-12S5		5	5	82	4700
WDJ25-12S12		12	2.08	83	1000
WDJ25-12S15		15	1.67	83	1000
WDJ25-12S24		24	1.04	84	470
WDJ25-24S3V3	18-36 W:9-36	3.3	5	82	4700
WDJ25-24S5		5	5	82	4700
WDJ25-24S12		12	2.08	84	1000
WDJ25-24S15		15	1.67	84	1000
WDJ25-24S24		24	1.04	85	470
WDJ25-12D5	9-18	+5/-5	+2.5/-2.5	80	2200/2200
WDJ25-12D12		+12/-12	+1.04/-1.04	83	1000/1000
WDJ25-12D15		+15/-15	+0.83/-0.83	83	470/470
WDJ25-24D5	18-36	+5/-5	+2.5/-2.5	85	2200/2200
WDJ25-24D12		+12/-12	+1.04/-1.04	84	1000/1000
WDJ25-24D15		+15/-15	+0.83/-0.83	84	470
WDJ35-12S3V3	9-18	3.3	7	86	10000
WDJ35-12S5		5	7	86	4700
WDJ35-12S12		12	2.9	86	1000
WDJ35-12S15		15	2.33	86	1000
WDJ35-12S24		24	1.45	86	470
WDJ35-24S3V3	18-36 W:9-36	3.3	7	86	10000
WDJ35-24S5		5	7	86	4700
WDJ35-24S12		12	2.9	86	1000
WDJ35-24S15		15	2.33	86	1000
WDJ35-24S24		24	1.45	86	470
WDJ35-12D5	9-18	+5/-5	+3.5/-3.5	80	2200/2200
WDJ35-12D12		+12/-12	+1.4/-1.4	83	1000/1000
WDJ35-12D15		+15/-15	+1.15/-1.15	83	1000/1000
WDJ35-24D5	18-36	+5/-5	+3.5/-3.5	81	2200/2200
WDJ35-24D12		+12/-12	+1.4/-1.4	84	1000/1000
WDJ35-24D15		+15/-15	+1.15/-1.15	84	1000/1000

　　注1：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。
　　注2：輸入電壓9-□Vdc，啟動電壓是9.5-□Vdc。
　　注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。
　　產品選型(40W)

型號	輸入電Vdc	輸出電壓Vdc	輸出電流A	效率%	容性能力UF
WDJ40-12S3V3	9-18	3.3	8	84	10000
WDJ40-12S5		5	8	85	4700
WDJ40-12S12		12	3.33	85	1000
WDJ40-12S15		15	2.66	85	1000
WDJ40-12S24		24	1.66	85	470
WDJ40-24S3V3	18-36 W:9-36	3.3	8	84	10000
WDJ40-24S5		5	8	85	4700
WDJ40-24S12		12	3.33	86	1000
WDJ40-24S15		15	2.66	86	1000
WDJ40-24S24		24	1.66	86	470
WDJ40-12D5	9-18	+5/-5	4/-4	80	2200/2200
WDJ40-12D12		+12/-12	1.67/-1.67	82	1000/1000
WDJ40-12D15		+15/-15	1.33/-1.33	82	1000/1000
WDJ40-24D5	18-36	+5/-5	4/-4	81	2200/2200
WDJ40-24D12		+12/-12	1.67/-1.67	83	1000/1000
WDJ40-24D15		+15/-15	1.33/-1.33	83	1000/1000

　　注1：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。
　　注2：輸入電壓9-□Vdc，啟動電壓是9.5-□Vdc。
　　注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。

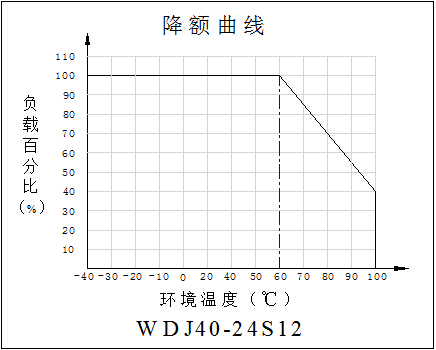

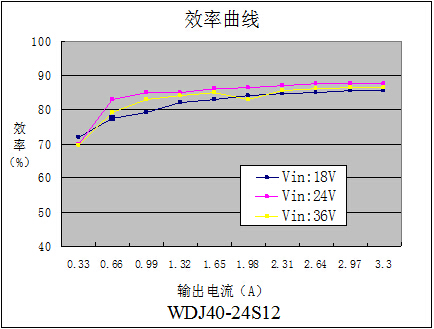

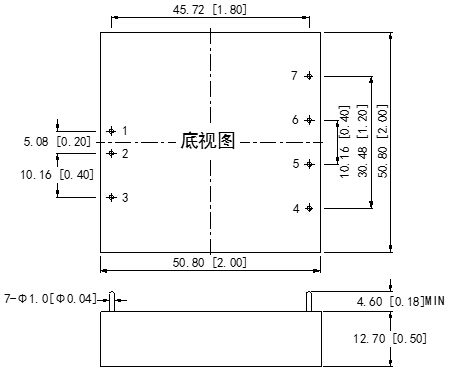

　　外型尺寸

　　管腳定義

管腳	1	2	3	4	5	6
功能	+Vin	-Vin	CNT	-Vo	TRIM	+Vo
描述	輸入正	輸入負	遙控端	輸出負	輸出 調節端	輸出正
