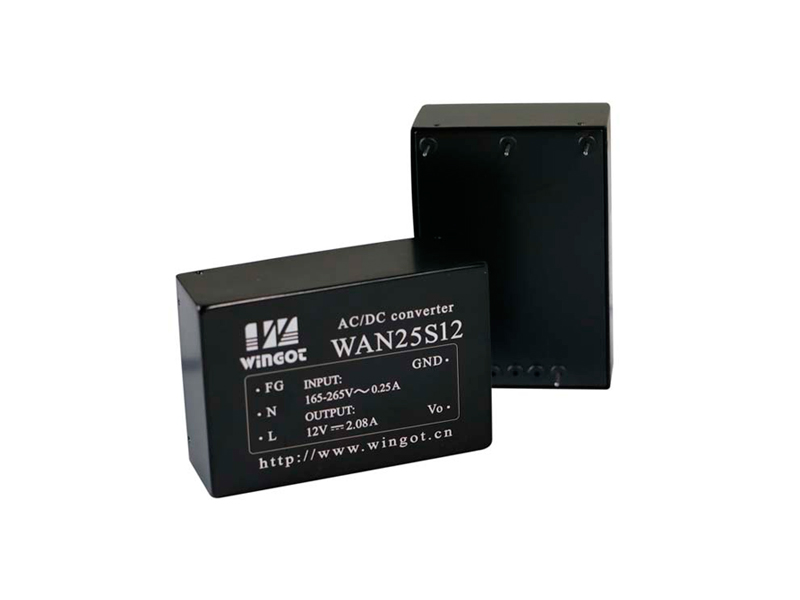

AC-DC電源模塊WAN(W)20-25

典型性能： 20-25W輸出功率； 寬電壓輸入； 產品尺寸2.44X1.77 inches(62.0X45.0X22.5mm)； 單、雙、叁路輸出； 高隔離電壓； 小型化封裝
產品詳情

應用領域

　　◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

　　產品性能

輸入電壓(N) Vac

165(200Vdc)-265(375Vdc)

輸入電壓(W) Vac

85(120Vdc)-265(370Vdc)

輸入頻率 Hz

45-65

輸出電壓精度 %

Vo1：±1

Vo2、Vo3：±4

負載調整率 %

Vo1：±0.5

Vo2、Vo3：±4.0

電壓調整率 %

Vo1：±0.2

Vo2、Vo3：±1.5

動態響應

（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

Vo≥48Vdc：200

Other：100

工作殼溫

-25℃ - +85℃

開關頻率典型值KHz

66

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：3000Vac

輸入-輸出：1500Vac

（僅限金屬殼封裝）

輸入-殼：3000Vac

輸出-殼：500Vdc

MTBF

3×105

安規要求

CSA/NRTL/IEC/EN 60950-1,CB-Report

　　產品選型

型號

輸入電壓 Vac

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 UF

WAN(W)20S3V3

N:165-265

W:85-265

3.3

4

75

4700

WAN(W)20S5

5.05

4

76

2200

WAN(W)20S12

12

1.67

81

1000

WAN(W)20S15

15

1.33

80

1000

WAN(W)20S24

24

0.83

81

470

WAN(W)20S48

48

0.42

81

220

WAN(W)20D5

+5.05/-5.05

+2/-2

77

2200/2200

WAN(W)20D12

+12/-12

+0.83/-0.83

77

470/470

WAN(W)20D15

+15/-15

+0.67/-0.67

77

470/470

WAN(W)20D24

+24/-24

+0.42/-0.42

78

220/220

WAN(W)20D5-5I

5/5

3/1

78

2200/2200

WAN(W)20D5-12I

5/12

2.1/0.8

79

2200/470

WAN(W)20D5-15I

5/15

2.2/0.6

79

2200/470

WAN(W)20D5-24I

5/24

2.6/0.3

79

2200/220

WAN(W)20T5-5I

5/+5/-5

2.4/+0.8/-0.8

78

2200/2200

/2200

WAN(W)20T5-12I

5/+12/-12

2.1/+0.4/-0.4

79

2200/470

/470

WAN(W)20T5-15I

5/+15/-15

2.2/+0.3/-0.3

79

2200/470

/470

WAN(W)20T5-24I

5/+24/-24

2.1/+0.2/-0.2

79

2200/220

/220

型號

輸入電壓 Vac

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 UF

WAN(W)25S3V3

N:165-265

W:85-265

3.3

5

75

4700

WAN(W)25S5

5.05

5

76

4700

WAN(W)25S12

12

2.08

80

1000

WAN(W)25S15

15

1.67

81

1000

WAN(W)25S24

24

1.04

81

470

WAN(W)25S48

48

0.52

86

220

WAN(W)25D5

+5.05/-5.05

+2.5/-2.5

80

2200/2200

WAN(W)25D12

+12/-12

+1.04/-1.04

81

1000/1000

WAN(W)25D15

+15/-15

+0.83/-0.83

80

470/470

WAN(W)25D24

+24/-24

+0.52/-0.52

79

470/470

WAN(W)25D5-5I

5/5

3.5/1.5

78

2200/2200

WAN(W)25D5-12I

5/12

3/1

79

2200/470

WAN(W)25D5-15I

5/15

3.5/0.5

80

2200/470

WAN(W)25D5-24I

5/24

3.5/0.3

83

2200/220

WAN(W)25T5-5I

5/+5/-5

3.4/+0.8/-0.8

78

2200/2200

/2200

WAN(W)25T5-12I

5/+12/-12

3.1/+0.4/-0.4

79

2200/470

/470

WAN(W)25T5-15I

5/+15/-15

2.6/+0.4/-0.4

82

2200/470

/470

WAN(W)25T5-24I

5/+24/-24

2.6/+0.25/-0.25

82

2200/220

/220

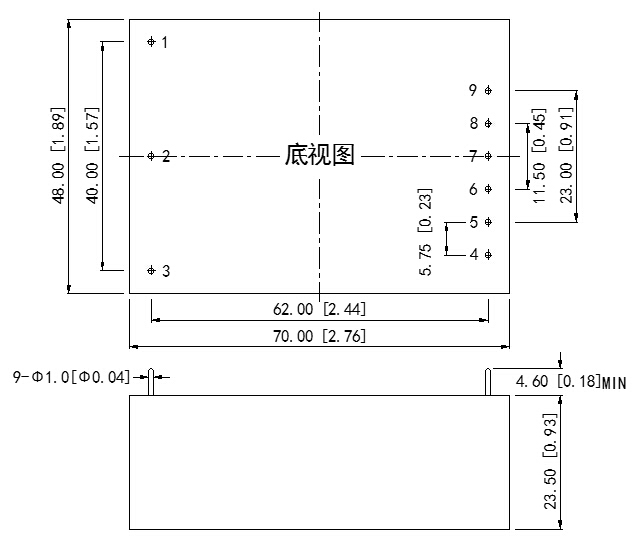

　　外型尺寸

　　管腳定義

管腳

1

2

3

4

5

6

7

8

9

功能(單路)

L

N

FG

NP

-Vo

NP

NP

NP

+Vo

描述(單路)

火線

零線

接大地

無此管腳

輸出負

無此管腳

無此管腳

無此管腳

輸出正

功能(均載雙路)

L

N

FG

NP

-Vo

NP

COM

NP

+Vo

描述(均載雙路)

火線

零線

接大地

無此管腳

輸出負

無此管腳

公共端

無此管腳

輸出正

功能(非均載雙路)

L

N

FG

NP

-Vo1

+Vo1

NP

-Vo2

+Vo2

描述(非均載雙路)

火線

零線

接大地

無此管腳

1路輸出負

1路輸出正

無此管腳

2路輸出負

2路輸出正

功能(叁路)

L

N

FG

NP

-Vo1

+Vo1

-Vo3

COM

+Vo2

描述(叁路)

火線

零線

接大地

無此管腳

1路輸出負

1路輸出正

3路輸出負

公共端

2路輸出正
