產品性能
輸入電壓(N) Vac |
165(200Vdc)-265(375Vdc) |
輸入電壓(W) Vac |
85(100Vdc)-265(375Vdc) |
輸入頻率 Hz |
45-65 |
輸出電壓精度 % |
Vo1:±1 |
Vo2:±4 |
|
負載調整率 % |
Vo1:±0.5 |
Vo2:±4.0 |
|
電壓調整率 % |
Vo1:±0.2 |
Vo2:±1.5 |
|
動態響應 (過沖/恢復時間) |
±4%Vo/400us |
紋波/噪聲(mV) |
Vo≤5Vdc:50 |
Vo≥48Vdc:200 |
|
Other:100 |
|
工作殼溫 |
-25℃ - +85℃ |
開關頻率典型值KHz |
66 |
短路保護 |
長期短路自恢復 |
隔離耐壓 |
輸入-輸出:3000Vac |
輸入-輸出:1500Vac (僅限金屬殼封裝) |
|
輸入-殼:3000Vac |
|
輸出-殼:500Vdc |
|
MTBF |
3×105 |
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |

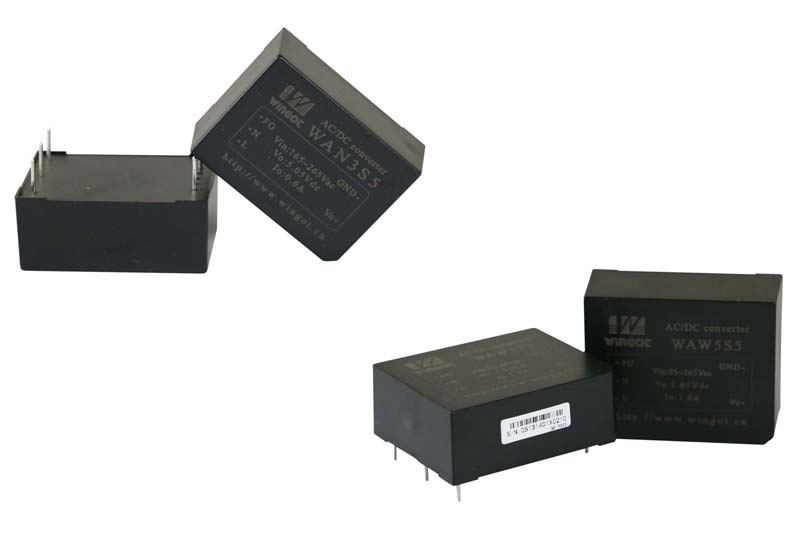

產品選型
型號 |
輸入電壓 Vac |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 UF |
WAN(W)3S5 |
N:165-265 W:85-265 |
5.05 |
0.6 |
75 |
2200 |
WAN(W)3S12 |
12 |
0.25 |
76 |
470 |
|
WAN(W)3S15 |
15 |
0.2 |
77 |
470 |
|
WAN(W)3S24 |
24 |
0.12 |
77 |
220 |
|
WAN(W)3D5 |
+5.05/-5.05 |
+0.3/-0.3 |
74 |
2200/2200 |
|
WAN(W)3D12 |
+12/-12 |
+0.125/-0.125 |
75 |
470/470 |
|
WAN(W)3D15 |
+15/-15 |
+0.1/-0.1 |
75 |
470/470 |
|
WAN(W)3D24 |
+24/-24 |
+0.06/-0.06 |
75 |
220/220 |
|
WAN(W)3D5-5I |
5/5 |
0.5/0.1 |
70 |
2200/2200 |
|
WAN(W)3D5-12I |
5/12 |
0.36/0.1 |
76 |
2200/470 |
|
WAN(W)5S5 |
5.05 |
1.0 |
75 |
2200 |
|
WAN(W)5S12 |
12 |
0.42 |
75 |
470 |
|
WAN(W)5S15 |
15 |
0.33 |
74 |
470 |
|
WAN(W)5S24 |
24 |
0.21 |
76 |
220 |
|
WAN(W)5D5 |
+5.05/-5.05 |
+0.5/-0.5 |
76 |
2200/2200 |
|
WAN(W)5D12 |
+12/-12 |
+0.21/-0.21 |
78 |
470/470 |
|
WAN(W)5D15 |
+15/-15 |
+0.17/-0.17 |
75 |
470/470 |
|
WAN(W)5D24 |
+24/-24 |
+0.1/-0.1 |
75 |
220/220 |
|
WAN(W)N5D5-5I |
5/5 |
0.7/0.3 |
76 |
2200/2200 |
|
WAN(W)5D5-12I |
5/12 |
0.5/0.21 |
76 |
2200/470 |
外型尺寸

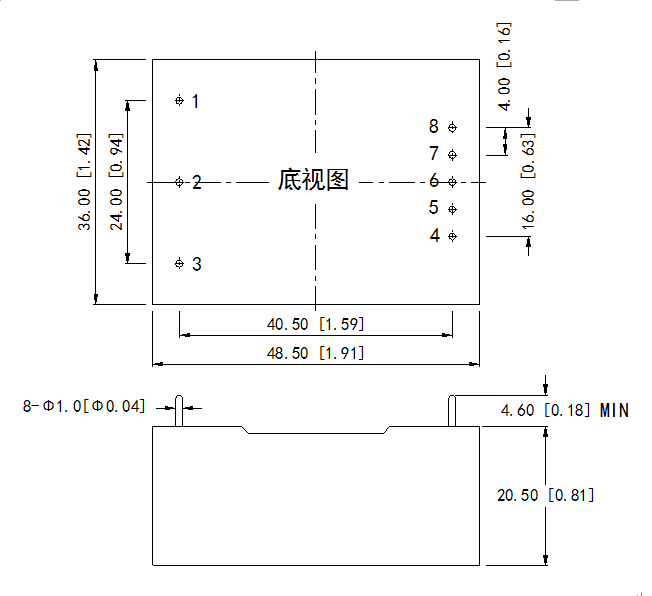

3W

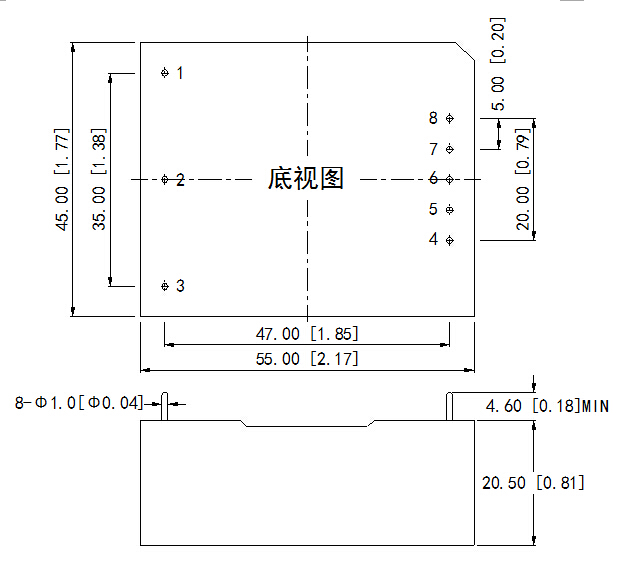

5W
管腳定義
管腳 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
功能(單路) |
L |
N |
FG |
-Vo |
NP |
NP |
NP |
+Vo |
描述(單路) |
火線 |
零線 |
接大地 |
輸出負 |
無此管腳 |
無此管腳 |
無此管腳 |
輸出正 |
功能(均載雙路) |
L |
N |
FG |
-Vo |
NP |
COM |
NP |
+Vo |
描述(均載雙路) |
火線 |
零線 |
接大地 |
輸出負 |
無此管腳 |
公共端 |
無此管腳 |
輸出正 |
功能(非均載雙路) |
L |
N |
FG |
-Vo1 |
+Vo1 |
NP |
-Vo2 |
+Vo2 |
描述(非均載雙路) |
火線 |
零線 |
接大地 |
1路輸出負 |
1路輸出正 |
無此管腳 |
2路輸出負 |
2路輸出正 |
