應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
輸入電壓 Vdc |
9-75 |
遙控特性 |
遙控端接-Vin或低電平,禁止輸出 |
遙控端懸空或接高電平,正常工作 |
|
輸出電壓精度 % |
±1 |
電壓調節 %Vo |
±10 |
負載調整率 % |
±0.5 |
電壓調整率 % |
±0.2 |
動態響應 |
±4%Vo/400us |
紋波/噪聲(mV) |
Vo≤5Vdc:50 |
Other:100 |
|
工作殼溫 |
-40℃ - +95℃ |
開關頻率KHz |
300 |
過流保護 |
自恢復 |
短路保護 |
長期短路自恢復 |
絕緣電阻 MΩ |
100 (500Vdc) |
隔離耐壓 |
輸入-輸出:1500Vdc |
輸入-殼:1500Vdc |
|
輸出-殼:500Vdc |
|
MTBF |
2×106 |
重量g |
20 |
安規要求 |
GB 9254-2008 |
產品選型
型號 |
輸入電壓Vdc |
輸出電壓Vdc |
輸出電流A |
效率% |
容性能力UF |
WDA15-24S3V3 |
18-36 |
3.3 |
3 |
86 |
4700 |
WDA15-24S5 |
5.0 |
3 |
88 |
2200 |
|
WDA15-24S24 |
24.0 |
0.625 |
89 |
470 |
|
WDA15-48S15 |
36-75 |
15.0 |
1 |
89 |
470 |
注1:此系列有兩倍電壓輸入和四倍電壓輸入可選,尾綴加W表示寬壓輸入。
注2:輸入電壓9-□Vdc,啟動電壓是9.5-□Vdc。
注3:滿足安規要求需要外圍電路,詳見產品單頁說明書。

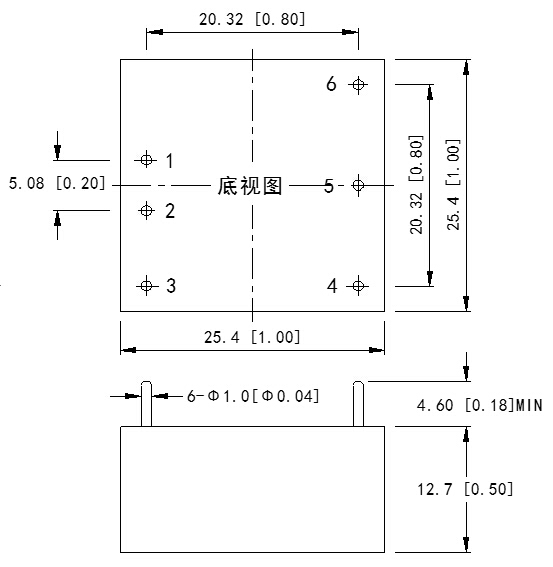

外型尺寸
管腳定義
管腳 |
功能 |
描述 |
1 |
+Vin |
輸入正 |
2 |
-Vin |
輸入負 |
3 |
CNT |
遙控端 |
4 |
-Vo |
輸出負 |
5 |
TRIM |
輸出調節端 |
6 |
+Vo |
輸出正 |
